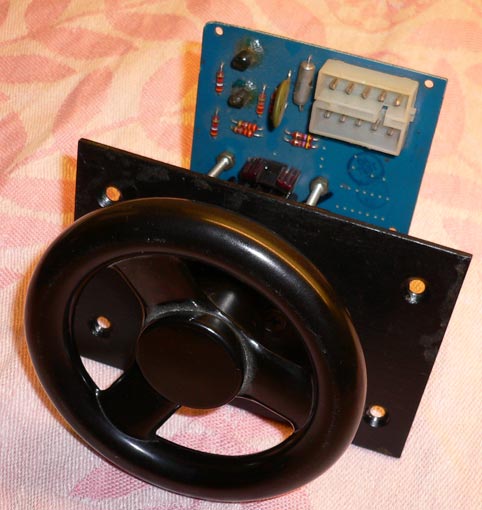

En liten ratt på ø10 cm med ett Atari 79 Steering Bd.
Satt tidigare på en Aleph-panel med Hyper Crash.
Det här är samma optokort som sitter i bl.a Atari Sprint.
Kortet har denna pinout:
4 - Left
8 - Right
9 - +5V
10 - GND
Kontakten ser ut så här (uppifrån):
02 | 01
--------
04 | 03
06 | 05
08 | 07
10 | 09
