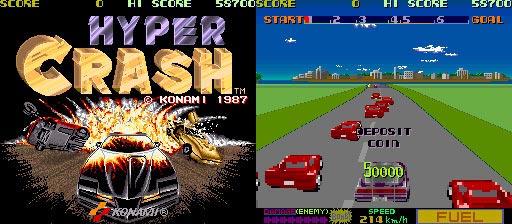

Ett bilspel som så vitt jag vet inte är emulerat i MAME. Det finns dumpat, men emuleringen verkar inte fungera som det skall.
Har även en otroligt tuff liten ratt och växelspak till det här spelet, som för närvarande sitter på en panel till ett Aleph-väggkabb.
Följande pinout används på kortet:
CN7 (Steering):
1 - +5V
2 - ø1 [inte säker på om det är vänster eller höger]
3 - ø2 [inte säker på om det är vänster eller höger]
4 - GND
CN8 (Accel/Brake):
1 - +5V
2 - Accel (NC-microswitch)
3 - Brake (NC-microswitch)
4 - GND
Edge Connector B:
01 - +12V
02 - Spk -
03
04
05
06
07
08
09
10 - Coin
11
12
13 - Blue
14 - Sync
15
16 - GND
17 - GND
18 - +5V
A - +12V
B - Spk +
C
D
E
F
H - Jump
J
K
L
M
N
P - Green
R - Red
S
T - GND
U - GND
V - +5V
